Podwójny wyłącznik schodowy to praktyczne rozwiązanie, które umożliwia sterowanie oświetleniem z dwóch różnych miejsc, np. na klatce schodowej lub w długim korytarzu. Jego podłączenie wymaga znajomości podstawowych zasad elektryki oraz odpowiedniego schematu, aby działał poprawnie i bezpiecznie.
W tym artykule dowiesz się, jak krok po kroku podłączyć podwójny wyłącznik schodowy, jakie narzędzia będą potrzebne oraz na co zwrócić uwagę, aby uniknąć błędów. Przedstawimy również schematy podłączenia, które ułatwią zrozumienie całego procesu.
Kluczowe informacje:- Podwójny wyłącznik schodowy wymaga czterech przewodów fazowych do poprawnego podłączenia.
- Urządzenie pozwala na sterowanie dwoma obwodami oświetleniowymi z różnych miejsc.
- Schemat podłączenia może obejmować również wyłącznik krzyżowy, który rozłącza obwód elektryczny.
- Przed rozpoczęciem pracy należy wyłączyć zasilanie i upewnić się, że instalacja jest bezpieczna.
- Podłączenie wyłącznika schodowego jest szczególnie przydatne w długich korytarzach i na klatkach schodowych.
Co to jest podwójny wyłącznik schodowy i jak działa
Podwójny wyłącznik schodowy to urządzenie, które pozwala na sterowanie oświetleniem z dwóch różnych miejsc. Jest szczególnie przydatny w długich korytarzach, na klatkach schodowych lub w pomieszczeniach z dwoma wejściami. Dzięki niemu możesz włączyć lub wyłączyć światło z dowolnego punktu, co zwiększa wygodę użytkowania.
Działanie wyłącznika opiera się na połączeniu dwóch obwodów elektrycznych, które są sterowane niezależnie. W praktyce oznacza to, że możesz kontrolować dwie różne lampy lub grupy oświetlenia z jednego miejsca. To rozwiązanie jest nie tylko funkcjonalne, ale również oszczędza miejsce na ścianie.
Narzędzia i materiały potrzebne do podłączenia wyłącznika
Przed przystąpieniem do pracy, musisz przygotować odpowiednie narzędzia i materiały. Do podłączenia podwójnego wyłącznika schodowego będziesz potrzebować przede wszystkim śrubokręta izolowanego, testera napięcia oraz noża do ściągania izolacji. Nie zapomnij też o przewodach elektrycznych i samym wyłączniku.
- Śrubokręt izolowany
- Tester napięcia
- Nóż do ściągania izolacji
- Przewody elektryczne
- Podwójny wyłącznik schodowy
Bezpieczeństwo przed rozpoczęciem pracy – co musisz wiedzieć
Praca z instalacją elektryczną wymaga zachowania szczególnej ostrożności. Przede wszystkim wyłącz zasilanie w obwodzie, w którym będziesz pracować. Użyj testera napięcia, aby upewnić się, że w przewodach nie ma prądu. Nigdy nie pracuj pod napięciem, ponieważ grozi to porażeniem.
Jeśli nie masz doświadczenia w pracy z elektryką, rozważ skorzystanie z pomocy specjalisty. Pamiętaj, że nieprawidłowe podłączenie może prowadzić do uszkodzenia instalacji lub nawet pożaru. Bezpieczeństwo zawsze powinno być na pierwszym miejscu.
Czytaj więcej: Vaiana 2: Dlaczego opinie ekspertów są mieszane i co warto wiedzieć?
Krok po kroku: jak podłączyć podwójny wyłącznik schodowy
Podłączenie podwójnego wyłącznika schodowego zaczyna się od przygotowania przewodów. Najpierw usuń izolację z końcówek przewodów, aby odsłonić miedziane żyły. Następnie podłącz przewody fazowe do odpowiednich zacisków w wyłączniku, zgodnie ze schematem. Pamiętaj, że każdy przewód musi być dokładnie dociśnięty, aby uniknąć luźnych połączeń.
Kolejnym krokiem jest podłączenie przewodów neutralnych i ochronnych. Upewnij się, że są one odpowiednio oznaczone, aby uniknąć pomyłek. Po podłączeniu wszystkich przewodów, zamontuj wyłącznik w puszce instalacyjnej i dokręć śruby mocujące. Na koniec włącz zasilanie i przetestuj działanie wyłącznika, sprawdzając, czy oba obwody działają poprawnie.
Jeśli wszystko działa zgodnie z oczekiwaniami, możesz zamknąć obudowę wyłącznika. W przeciwnym razie sprawdź połączenia jeszcze raz, upewniając się, że wszystkie przewody są prawidłowo podłączone. Pamiętaj, że dokładność i precyzja są kluczowe dla bezpiecznego i skutecznego działania instalacji.

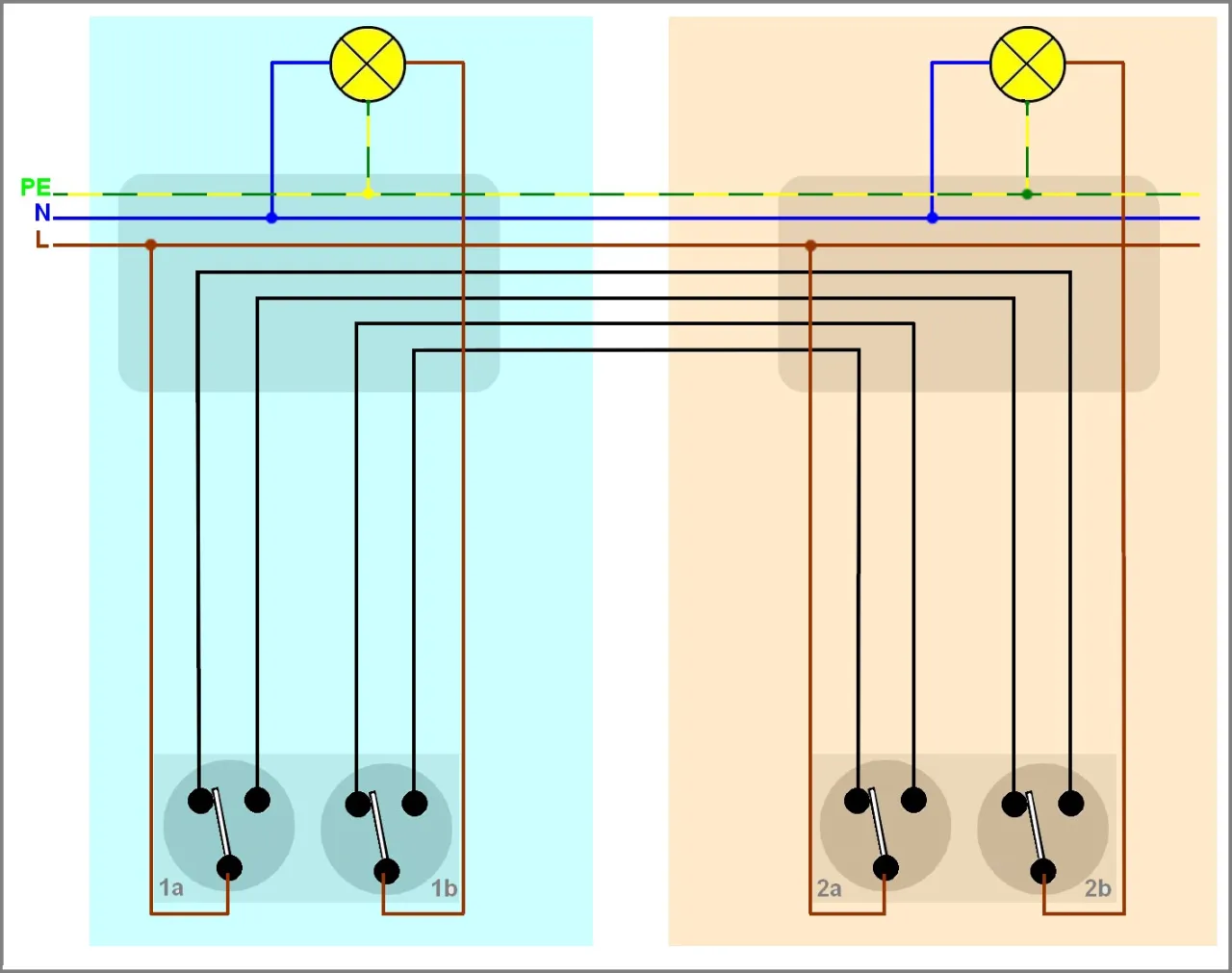

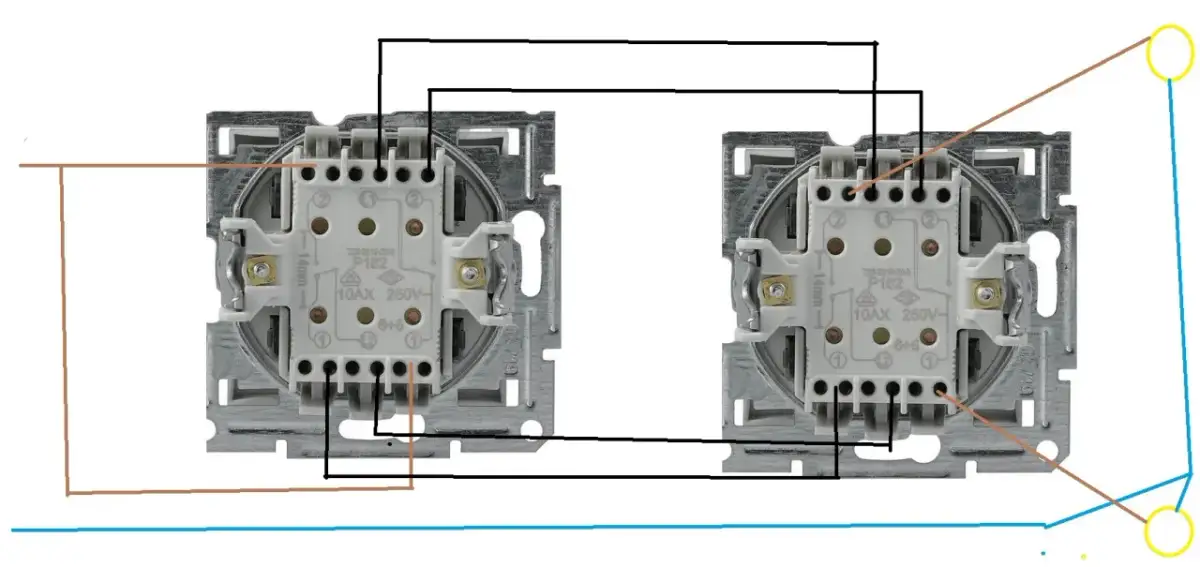

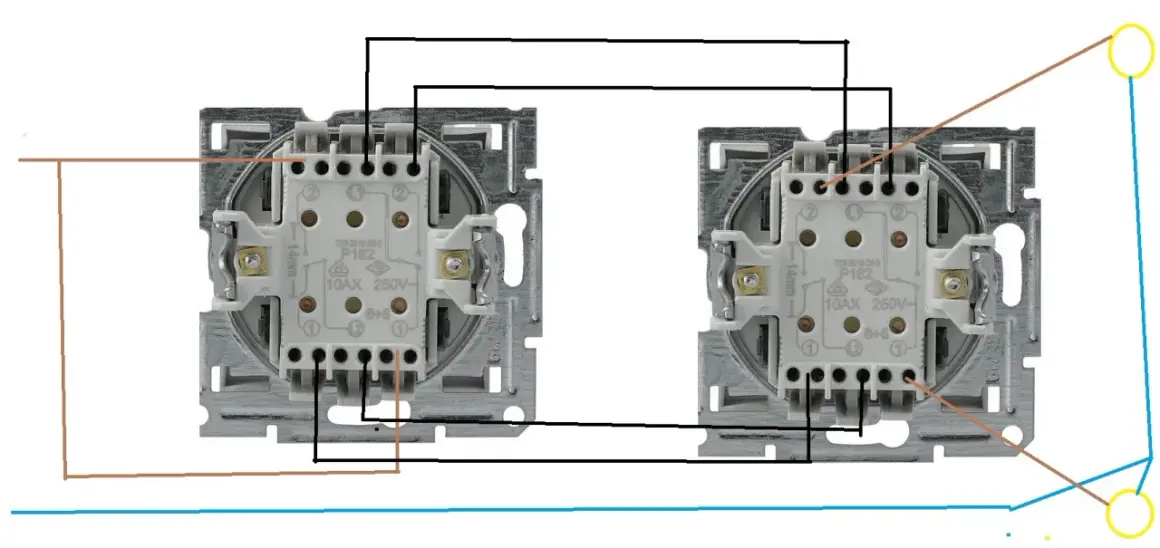

Schemat podłączenia wyłącznika schodowego – jak go odczytać
Schemat podłączenia to graficzne przedstawienie sposobu połączenia przewodów. Na schemacie znajdziesz oznaczenia poszczególnych przewodów, takich jak L (faza), N (neutralny) oraz PE (ochronny). Każdy przewód ma swoje miejsce w wyłączniku, a ich prawidłowe podłączenie gwarantuje poprawne działanie urządzenia.
Poniżej znajdziesz tabelę, która pomoże Ci zrozumieć, jak podłączyć przewody zgodnie ze schematem:
| Przewód | Miejsce podłączenia |
| L (faza) | Zacisk L1 i L2 |
| N (neutralny) | Zacisk N |
| PE (ochronny) | Zacisk PE |
Najczęstsze błędy przy podłączaniu i jak ich uniknąć
Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów fazowych. Może to prowadzić do zwarć lub uszkodzenia wyłącznika. Aby tego uniknąć, zawsze sprawdzaj oznaczenia na przewodach i podłączaj je zgodnie ze schematem. Używaj testera napięcia, aby upewnić się, że przewody są podłączone prawidłowo.
Innym częstym problemem jest luźne połączenie przewodów, które może powodować przegrzewanie się instalacji. Aby temu zapobiec, dokładnie dociśnij przewody w zaciskach i upewnij się, że są stabilnie zamocowane. Regularne sprawdzanie połączeń również pomaga uniknąć awarii.
- Nieprawidłowe podłączenie przewodów fazowych
- Luźne połączenia w zaciskach
- Brak oznaczenia przewodów przed podłączeniem
- Praca pod napięciem bez wyłączenia zasilania
Różnice w podłączeniu w zależności od modelu wyłącznika
Różne modele wyłączników mogą mieć nieco inne schematy podłączenia. Niektóre wymagają podłączenia dodatkowego przewodu sterującego, podczas gdy inne mają wbudowane zabezpieczenia przeciwprzepięciowe. Przed rozpoczęciem pracy zawsze zapoznaj się z instrukcją producenta, aby uniknąć błędów.
Jeśli masz wątpliwości, skonsultuj się z elektrykiem. Pamiętaj, że każdy model wyłącznika może mieć swoje specyficzne wymagania, a ich ignorowanie może prowadzić do nieprawidłowego działania instalacji. Dokładność i ostrożność to klucz do sukcesu.
Bezpieczne i skuteczne podłączenie wyłącznika schodowego
Podłączenie podwójnego wyłącznika schodowego wymaga precyzji i znajomości podstawowych zasad elektryki. W artykule szczegółowo omówiliśmy, jak krok po kroku podłączyć przewody fazowe, neutralne i ochronne, aby zapewnić prawidłowe działanie urządzenia. Kluczowe jest również przestrzeganie schematu podłączenia, który pomaga uniknąć błędów, takich jak nieprawidłowe podłączenie przewodów fazowych czy luźne połączenia.
Wskazaliśmy również, że bezpieczeństwo jest najważniejsze podczas pracy z instalacją elektryczną. Przed rozpoczęciem prac zawsze należy wyłączyć zasilanie i użyć testera napięcia, aby upewnić się, że przewody są bezpieczne do dotykania. Dodatkowo, różne modele wyłączników mogą mieć specyficzne wymagania, dlatego warto zapoznać się z instrukcją producenta przed przystąpieniem do pracy.
Podsumowując, dokładność i ostrożność są kluczowe dla skutecznego podłączenia wyłącznika schodowego. Unikanie częstych błędów, takich jak praca pod napięciem czy brak oznaczenia przewodów, pozwala na bezpieczne i długotrwałe użytkowanie instalacji. Jeśli masz wątpliwości, zawsze warto skonsultować się z profesjonalistą.
